Découverte problème transfo suite à utilisation en continue

Voir le sujet précédent Voir le sujet suivant Aller en bas

Découverte problème transfo suite à utilisation en continue

Message par cerfman17 le Mar 20 Sep 2011, 05:04

Salut à tous

j'ai entrepris de "timelapser" en continu sur 24h dans un premier temps,
puis si c'est concluant sur plusieurs jours, mais cela fera l'objet d'un sujet dédié Wink

comme vous le savez, il faut dans ce cas alimenter la Gopro en permanence à l'aide du cordon USB
et d'une source de 5V (transfo, ordi, allume cigare, etc)

dans mon cas, j'ai utilisé mon transfo habituel, 220V => 5V - 500mA, il a tenu 24h, puis a rendu l'âme sans raison...
j'ai utilisé ensuite un transfo de récup de 5V - 2A,
je l'ai branché hier soir, il a tourné toute la nuit, et ce matin, vers 10h, j'entends un "ploc" et un peu de fumée se dégage,
il était bouillant... résultat, second transfo HS Neutral

avez vous une idée de ce qu'il a pu se passer ?...




en parallèle, aujourd'hui, j'ai entrepris une nouvelle série de tests,
nouveaux transfo 5V - 2,5A,
et je passe en mode surveillance...
j'ai l'ampèremètre en permanence qui me donne le courant
et je "tâte" le transfo pour prévenir toute surchauffe,
je vous tiendrai au jus des conclusions plus tard Wink
avatar
cerfman17
Admin Retraité
Admin Retraité

Messages : 6905
Date d'inscription : 27/03/2011
Age : 86
Localisation : Larnaca et les racines dans le 17

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par marsu66 le Mar 20 Sep 2011, 05:19

Question bête, mais avec la batterie ou sans la batterie dans la GoPro durant la manip ?
Cette dernière pouvant faire "tampon" et absorber des pics ou au contraire un défaut chez elle pourrait expliquer ce "comportement" ???

A mettre un ampermetre en série, mets aussi un votlmètre en parallèle pour avoir le couple tension/ampérage...

Ensuite, je ne suis pas un expert ni de l'électronique ni de l'acquisition mais je pense avoir déjà vu qquepart des progs freeware et des montages "assez simples" pour de l'acquisition (via un PIC ad hoc pour la numérisation) sur PC des données de l'expérience... C'est peut être l'artillerie lourde mais pour "cerner" ce qui se passe, ça te sera peut être nécessaire...
Y a pas de vrais électroniciens sur le forum ?
avatar
marsu66
Modo Retraité
Modo Retraité

Messages : 3576
Date d'inscription : 16/06/2011
Age : 46
Localisation : Entre Aix & Marseille

https://wordpress.com

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par cerfman17 le Mar 20 Sep 2011, 05:27

j'ai fait toutes mes manip' "avec batterie" pour le moment...
avatar
cerfman17
Admin Retraité
Admin Retraité

Messages : 6905
Date d'inscription : 27/03/2011
Age : 86
Localisation : Larnaca et les racines dans le 17

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par lunsdale le Mar 20 Sep 2011, 06:29

elle accepte combien d'Ampères la GoPro en entrée (hors batterie qui délivre du 1100 mA bien sur) ?

Parce que passer de 500 mA à 2500 ... euh ... ça fait beaucoup de différence je trouve, non ?
La GoPro peut-elle supporter ce pic d'intensité ?
avatar
lunsdale
Goproïste HD3 Silver
Goproïste HD3 Silver

Messages : 484
Date d'inscription : 27/07/2011
Age : 41
Localisation : 35000

http://diyers.no-ip.org/Photographie

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par marsu66 le Mar 20 Sep 2011, 06:39

lunsdale a écrit:elle accepte combien d'Ampères la GoPro en entrée (hors batterie qui délivre du 1100 mA bien sur) ?

Parce que passer de 500 mA à 2500 ... euh ... ça fait beaucoup de différence je trouve, non ?
La GoPro peut-elle supporter ce pic d'intensité ?


La doc dit de l'alimenter en 1A quand on charge et filme en même temps...
Par contre si mes souvenirs sont bons... un chargeur 2.5A PEUT délivrer du 2.5A en fonction de la demande mais l'intensité délivrée va dépendre de ce que la GoPro "tire" non ????

Bon, si tu veux te lancer, je t'ai trouvé des réalisations via le port parallèle ou des détournements ingénieux de l'entrée ligne de la carte son Laughing mais bon comme le disent les auteurs "à tes risques et périls" (vs un multimètre avec port dédié)


Dernière édition par marsu66 le Mar 20 Sep 2011, 08:12, édité 1 fois
avatar
marsu66
Modo Retraité
Modo Retraité

Messages : 3576
Date d'inscription : 16/06/2011
Age : 46
Localisation : Entre Aix & Marseille

https://wordpress.com

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par cerfman17 le Mar 20 Sep 2011, 06:46

lunsdale a écrit:elle accepte combien d'Ampères la GoPro en entrée (hors batterie qui délivre du 1100 mA bien sur) ?

Parce que passer de 500 mA à 2500 ... euh ... ça fait beaucoup de différence je trouve, non ?
La GoPro peut-elle supporter ce pic d'intensité ?
les ampères d'un transfo, c'est ce qu'il est capable de fournir, sa plage de travail max,
la gopro quand à elle, prend ce qu'elle a besoin, donc peut importe au final si tu lui fourni plus Wink

tes prises 220V chez toi peuvent fournir 10 ou 16A, pourtant, que tu branches ton téléphone portable à recharger, ou un aspirateur,
ça change rien Wink
c'est l'appareil branché qui défini l'intensité consommé.


j'ai fait quelques tests du coup, et :
avec batterie, "ça consomme" 660mA env. +/-30mA en mode "intervalle"

sans la batterie, mode "allumé simple" : 280mA
mode photo : 280mA, sauf quand ça prend la photo, rapide pic à 320mA
mode vidéo : 400mA
avatar
cerfman17
Admin Retraité
Admin Retraité

Messages : 6905
Date d'inscription : 27/03/2011
Age : 86
Localisation : Larnaca et les racines dans le 17

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par Sav le Mar 20 Sep 2011, 07:19

C'est quoi comme transfo qui ont cramé , c'est le genre chargeur prise murale ?

Ça m' étonnerait que ça vienne de la cam les soucis des transfo .
Mais plutôt du temps d'utilisation et de la chauffe des transfo , pas de ventilo .

T'as pas une alim PC qui traine , c'est beaucoup mieux qu'un petit chargeur murale . Bon c'est sur c'est pas le même encombrement .


Par contre c'est peut être pas conseillé de brancher la cam sans la batterie . On ne sais pas comment le circuit de charge peut réagir sans la batterie tampon .

Quand tu dis , avec batterie "ça consomme" 660mA , c'est batterie chargée ?

En tous cas merci de ton retour et du partage de tes mesures .
avatar
Sav
Goproïste HD3 Silver+
Goproïste HD3 Silver+

Messages : 1123
Date d'inscription : 23/05/2011
Age : 33
Localisation : Meurthe et Moselle

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par cerfman17 le Mar 20 Sep 2011, 07:48

Sav a écrit:[...]
Quand tu dis , avec batterie "ça consomme" 660mA , c'est batterie chargée ?
[...]
je ne sais pas, le "logo pile" parfois est fixe, parfois s'anime...

pour l'alim de PC, oui je pense partir sur une alim dédiée, car j'ai utilisé des transfo "muraux",
et c'est vrai qu'ils avaient tout les 2 chauffé...

le 3eme que j'ai actuellement, je l'ai démonté, il a une plaque en métal sur le "3 pattes régulateur" qui fait office de radiateur,
pour l'aérer, je l'ai percer de plusieurs "petits trous" histoire que ça régénère l'air "inside"...

pour le "sans batterie", bah j'en sais rien, je suis pas super tranquille, personne n'a d'info la dessus ?
avatar
cerfman17
Admin Retraité
Admin Retraité

Messages : 6905
Date d'inscription : 27/03/2011
Age : 86
Localisation : Larnaca et les racines dans le 17

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par cyrille le Mar 20 Sep 2011, 08:09

salut,

ça me parait évident qu'ils ont claqué pour cause de surchauffe... oui le ventilateur doit résoudre le probleme... sinon il faudrait au moins pouvoir "ouvrir" un peu le boitier (faire des trous sans endommager les composants)
avatar
cyrille
Goproïste HD2
Goproïste HD2

Messages : 42
Date d'inscription : 05/09/2011
Age : 46
Localisation : 01150

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par marsu66 le Ven 23 Sep 2011, 04:03

Alors Cerf, depuis que tu "ventiles"... ça tient ?
A quand le timelapse sur longue durée ????

A+
avatar
marsu66
Modo Retraité
Modo Retraité

Messages : 3576
Date d'inscription : 16/06/2011
Age : 46
Localisation : Entre Aix & Marseille

https://wordpress.com

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par cerfman17 le Ven 23 Sep 2011, 05:05

marsu66 a écrit:Alors Cerf, depuis que tu "ventiles"... ça tient ?
A quand le timelapse sur longue durée ????

A+
j'ai fais un test sur presque 39h en continue,
30sec/intervale, 4669 images compilé à 25i/s

le résultat est que "ça marche" et ça me plait !

reste à trouver un sujet intéressant à capturer (qui n'est pas trop loin d'une prise mural lol!)

pour le "bip", depuis que j'ai changé de chargeur, cela ne le fait plus...
donc affaire à suivre...

les derniers tests :
lorsque que l'on branche, le logo "pile" clignote et la caméra "consomme" env. 600mA puis descend doucement jusqu'à 400mA vers la fin de charge,
une fois complètement chargée, le logo pile est fixe, et la caméra consomme 280mA jusqu'à la fin de la capture "photo intervalle"

le transfo (que j'ai) est équipé (en interne) d'une plaque métallique relié au régulateur, la chaleur est dissipée par ce "radiateur",

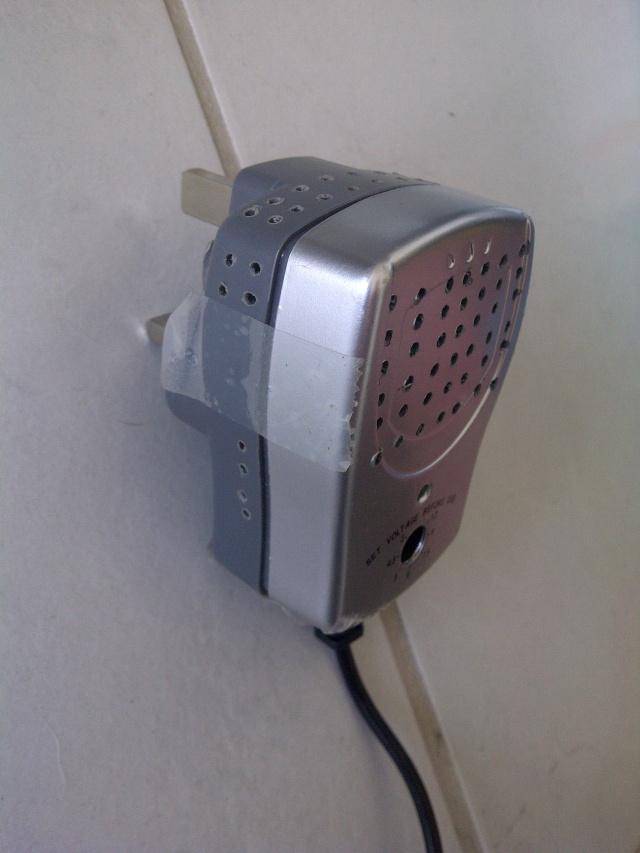

j'ai "troué" le dessus du boitier (au niveau de la plaque), ça chauffe beaucoup, mais il tiens le coup,
on verra bien sur la longueur Wink

moralité, si vous voulez faire des tests "sur la longueur", attendez vous à ce que votre chargeur ne tienne pas le coup "sur la longueur",
car pour info, le mien de 500mA je l'avais depuis le début de l'année, et je l'ai toujours utilisé pour recharger la gopro,
et la suite à cet essai, il a grillé... Wink
avatar
cerfman17
Admin Retraité
Admin Retraité

Messages : 6905
Date d'inscription : 27/03/2011
Age : 86
Localisation : Larnaca et les racines dans le 17

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par marsu66 le Ven 23 Sep 2011, 05:35

Merci de ce feed back....

Tant qu'à avoir "défoncé" ton transfo pour quoi ne pas visser un radiateur à l'existant pour augmenter la dissipation thermique (avec ou sans ajout de pâte thermique) ?

Sinon (tout bête) mais alimenter via ton port USB, ta machine (PC, Mac, Tablet, ...) étant elle sur secteur.... vu les intensités que tu cites une fois la batterie chargée... ça doit le faire en longue durée... moi j'ai des disques dur externes dans cette config branchés 24/24 7/7

Pour les utilisations "loin de la prise", il te reste :


lol!
avatar
marsu66
Modo Retraité
Modo Retraité

Messages : 3576
Date d'inscription : 16/06/2011
Age : 46
Localisation : Entre Aix & Marseille

https://wordpress.com

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par cerfman17 le Jeu 05 Avr 2012, 03:39

rapide retour, j'ai il y a quelques temps fait un timelapse photo sur 9jours continue
intervalle 10s, et RAS, le transfo tiens le coup, chaud mais chaud "normal"

j'ai trouvé mon équilibre Wink

je l'ai "troué" pour qu'il ventile mieux, et j'ai retourné le systeme interne pour que le radiateur soit coté externe et pas coté prise
payé 20€ env. en boutique de bricolage



avatar
cerfman17
Admin Retraité
Admin Retraité

Messages : 6905
Date d'inscription : 27/03/2011
Age : 86
Localisation : Larnaca et les racines dans le 17

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par Elmaki le Jeu 05 Avr 2012, 05:21

Je vous avoue ne pas avoir tout lu, peut être que cela a déjà été dit. Je m'en excuse d'avance.

Afin de ne pas perturber le cycle de la batterie de la caméra, ne serait -il pas judicieux de chronométrer le temps de charge et brancher la gopro sur un timer lui même branché à la prise de courant ? On creer sur le timer des plages horraires de distribution de courant en fonction des temps de charges et décharges de la batteries. Du coup, la batterie se décharge, admettons deux heures plus trad, la charge commence ect, sur plusieurs cycle.

Ce que je ne sais pas, c'est si la cam s’arrête de filmer lorsqu'on la branche ou débranche.

Si cela fonctionne, ça marche comme la batterie d'un telephone que l'on recharge une fois vide mais ici, de façon automatique.
avatar
Elmaki
Goproïste HD3 Silver+
Goproïste HD3 Silver+

Messages : 1073
Date d'inscription : 15/12/2011
Age : 27
Localisation : France

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par pacman65 le Jeu 05 Avr 2012, 05:38

question bete : c'est le transfo qui crame ou le régulateur ?

pacman65
Goproïste HD2
Goproïste HD2

Messages : 44
Date d'inscription : 29/12/2011
Age : 36
Localisation : 64140

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par cerfman17 le Jeu 05 Avr 2012, 06:15

perso c'est le régulateur 5V qui a explosé les 2 fois à cause de la chaleur je suppose

pour ton idée Elmaki, j'ai pas testé, c'est un peu prise de tete en meme temps non ? lol!
avatar
cerfman17
Admin Retraité
Admin Retraité

Messages : 6905
Date d'inscription : 27/03/2011
Age : 86
Localisation : Larnaca et les racines dans le 17

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par pacman65 le Jeu 05 Avr 2012, 07:42

si c'est le régulateur c'est pas compliqué tu le change et tu le colle un radiateur qui va bien... encore faut t'il que la tension en sortie du transfo soit pas trop grande. Un fois redressé et lissé tu a vite un tension plus élevé
par exemple un transfo 230V/5Vac te sort une fois redressé du 7,07Vdc. Si tu calcule la puissance que doit dissipé ton régulateur tu va trouver (7,07-5)*1A (par exemple si la gopro consomme ca )=donc 2,07 W se qui est ridicule avec un régulateur muni d'un radiateur.
Par contre si t'en met pas tu te trouve avec une résitance thermique de 65°c/W par exemple pour un LM7805 soit une élévation de température de 134,5°C (par rapport a 50°c)donc ca crame largement .
Conclusion tu fait une découpe propre du boitier pour faire sortir un radiateur de base ... t'en profite pour vérifier que ton secondaire est bien isolé du primaire et que la masse de ton montage et bien relié a la terre du secteur.

pacman65
Goproïste HD2
Goproïste HD2

Messages : 44
Date d'inscription : 29/12/2011
Age : 36
Localisation : 64140

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par DJ-BORIS59 le Jeu 05 Avr 2012, 08:06

hé bin !!!!

ça chauffe vos transfos i.

j'utilise celui là : http://www.aboutbatteries.com/fr/chargeur/lecteur-mp3/ABOUTBATTERIES/pid346015-chargeur-secteur-4-ports-usb.html et j'ai déja fait des timelapse avec un long cable USB de 3 mètres pour alimenter La gopro et je n'ai pas eu de soucis.




DJ-BORIS59
Goproïste HD3 Black
Goproïste HD3 Black

Messages : 517
Date d'inscription : 12/09/2011
Age : 49
Localisation : Lille ou Punta Cana

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par pacman65 le Jeu 05 Avr 2012, 08:15

sinon y a le chargeur de l'iphone qui va tres bien...Wink

pacman65
Goproïste HD2
Goproïste HD2

Messages : 44
Date d'inscription : 29/12/2011
Age : 36
Localisation : 64140

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par cerfman17 le Jeu 05 Avr 2012, 08:47

tout vos chargeur font au mini 1A, donc cqfd Wink
avatar
cerfman17
Admin Retraité
Admin Retraité

Messages : 6905
Date d'inscription : 27/03/2011
Age : 86
Localisation : Larnaca et les racines dans le 17

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par pacman65 le Jeu 05 Avr 2012, 09:35

oui mais tout les chargeur n'utilise pas un transfo+ régulateur. Une alim a découpage ca a un bon rendement donc ca chauffe moins et c'est plus compacte...

pacman65
Goproïste HD2
Goproïste HD2

Messages : 44
Date d'inscription : 29/12/2011
Age : 36
Localisation : 64140

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par aleks le Lun 14 Mai 2012, 17:14

et sinon on le voi quand ce time laps de 39h Laughing
avatar
aleks
Goproïste HD3 Silver
Goproïste HD3 Silver

Messages : 278
Date d'inscription : 03/11/2011
Age : 40
Localisation : six fours

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par burquil le Mar 15 Mai 2012, 01:18

Sur les chargeurs Iphone il y a une sécurité en cas de surchauffe , j'ai eu le cas. Une fois revenu en température normal il remarche normalement .

C'est peut être une piste ?
avatar
burquil
Goproïste HD3 Silver+
Goproïste HD3 Silver+

Messages : 1245
Date d'inscription : 20/11/2011
Age : 48
Localisation : Mont st michel

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par Lagaffe le Mer 15 Aoû 2012, 11:17

Coucou de Lagaffe
J'arrive un peu tard sur le sujet...

pacman65 a écrit:oui mais tout les chargeur n'utilise pas un transfo+ régulateur. Une alim a découpage ca a un bon rendement donc ca chauffe moins et c'est plus compacte...

Voilà la bonne réponse !

Les "anciens" chargeurs ne sont souvent que des simples transfos avec un redresseur, même pas régulés en tension. Ils sont prévus pour une utilisation avec un seul appareil, et vendus avec. Ils délivrent la bonne tension si l'intensité demandée est correcte. Si l'intensité demandée est moins forte, ils délivrent une tension supérieure. Pas bon. Si l'intensité demandée est plus forte, ça chauffe, ça crame. Pas bon non plus.

Les chargeurs un peu plus récents régulent la tension de sortie en consommant le surplus (différence entre tension de sortie du transfo et tension demandé en sortie utilisation). Donc chauffent d'autant plus que le courant de sortie est important. Pour la Gopro il faut du 5V, 1A minimum. Donc pas n'importe quel chargeur. Le régulateur de charge est intégré à la Gopro, pour interrompre la charge car la batterie ne supporte pas la surcharge.

Les chargeurs encore plus récents sont à découpage et ne consomment pratiquement que ce qui est nécessaire en sortie. Comme ils sont moins chers à produire que les précédents on ne trouve plus que ceux-là.

La récup de vieux transfos ou chargeurs n'est donc pas ce qu'on fait de mieux, bien que marqués 5V ils peuvent sortir jusqu'à 6V à vide. Pas forcément bon pour la Gopro.

Lagaffe
Goproïste HD3 Silver
Goproïste HD3 Silver

Messages : 107
Date d'inscription : 09/09/2011
Age : 70
Localisation : Brest

Revenir en haut Aller en bas

Re: Découverte problème transfo suite à utilisation en continue

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
